Varillas Preformadas

La "Varilla de Protección" ó Armadura Preformada (armor-rods) está constituida por un conjunto de alambres de al. Al. conformados que aplicados sobre un conductor determinado lo envuelven y protegen mecánica y eléctricamente.

La Varilla de Protección aplicada directamente sobre los puntos de apoyo, sea aislador ó morsa de suspensión, reducen la concentración de esfuerzos que dañan la vida útil del conductor "por fatiga"; es decir, su misión es distribuir esfuerzos.

La protección eléctrica es respecto a eventuales descargas que dañan al conductor cuando no existe este tipo de resguardo.

En adelante se nombrará a la Varilla de Protección como S-TOR, que es nuestro modelo.
El S-TOR está identificado según la sección del conductor por un color en sus extremos, y por una marca de centro color negro o verde si el conductor es de al. Al. ó Al. Ac. respectivamente.

Ofrecemos dos tipos de S-TOR de acuerdo a los vanos, sea para líneas a perno fijo o de suspensión y/o sujeto a una ecuación de estado climático de la zona a aplicar:

SC-TOR protección ó Guarda Cable, para vanos hasta 150 mts.
SL-TOR protección y antivibratorio, para vanos de más de 150 mts.

La terminación de los extremos es de acuerdo a los K.V. y al diámetro del alambre elemental:

Hasta 66 K.V. extremos lijados (sin excepción para todos los preformados)
De 66 a 220 K.V. extremos semiesféricos.
De 220 a 500 K.V. extremos cola de pato.

El material empleado en la fabricación de los S-TOR es una al. Al. cuya composición química se ajusta a la designación 6061 T8, con una tensión de rotura comprendida entre los 30 y 35 daN/mm2.

En todos los casos los S-TOR se ajustan en la dimensión, terminación y característica del material a Normas Internacionales (Argentina Norma IRAM 2433).

Al seleccionarse un S-TOR se proporcionan Planillas de Datos Dimensionales (PDD) y cuando correspondieran Planillas de Datos Técnicos Garantizados (PDG).

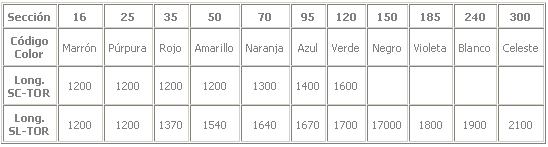

(Los Códigos de Color son válidos para todos los Preformados)

Las Varillas Preformadas también se fabrican para conductores con nombre propio (Dove, Finch -paso izquierdo-, Petunia, Peace River, etc.)

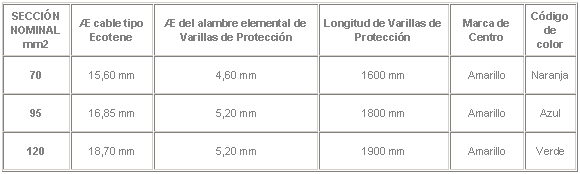

ESPECIFICACIÓN TÉCNICA DE VARILLAS DE PROTECCION PARA CABLE PROTEGIDO TIPO ECOTENE (13,2 Kv)

Para los cables de aleación de Aluminio forrados o aislados la marca de identificación será precedida por una marca NEGRA.

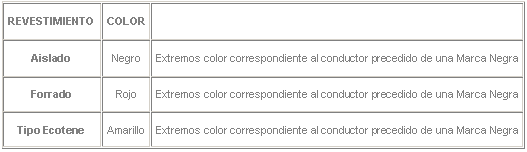

ESPECIFICACIÓN DE COLOR DE MARCA DE CENTRO PARA CABLES CON REVESTIMIENTO

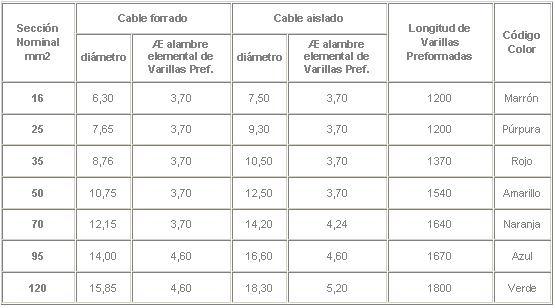

ESPECIFICACIÓN TÉCNICA DE VARILLAS ANTIVIBRATORIAS PARA CABLES FORRADOS Y AISLADOS

Para los cables de aleación de Aluminio forrados o aislados la marca de identificación será precedida por una marca NEGRA.
